20 janvier 2019, bis

Pose de la fibre 25g Ă  l'enduit nitrocellulosique.

Fibre

Couche de résine chargée µballons.

RĂ©sine

20 janvier 2019

Arrivée d'un nouveau pilote pour mon Extra 330 (J'espère qui sera plus doué que le précèdent pilote ... ). Imprimé 3D par Nathan. Il reste à le peindre.

Pilote Pilote

Ajustage et collage du ventre sur les supports en tissu de verre préparés la semaine précédente. Evidemment les vis de fixation de l'aile sont mal placées ...

Ventre P47

17 janvier 2019

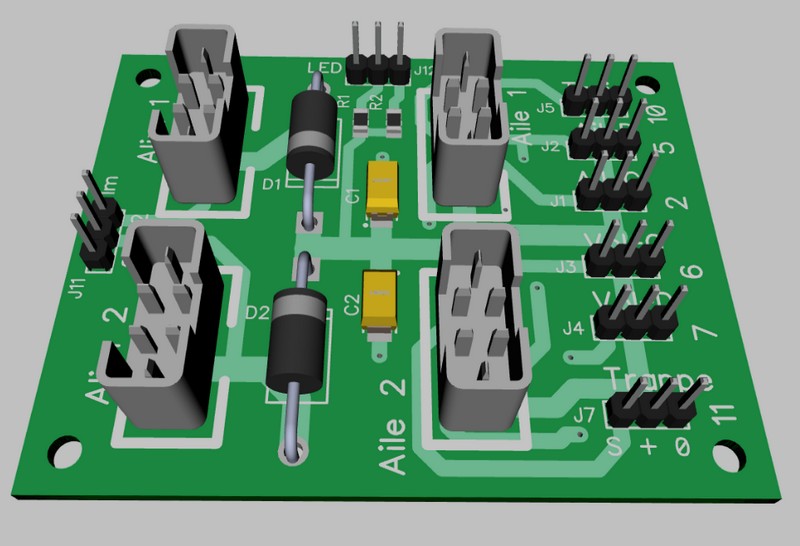

Version de la carte fuselage sans connecteurs d'alimentation (fils brasés).

Fuselage

13 janvier 2019

Le ventre ne sera pas collé sur l'aile pour faciliter le montage et démontage.

Ventre

Pour ce faire, moulage sur l'aile des 2 assises en tissu de verre et résine.

Moulage

Coté électronique.

L'alimentation sera coupée par un double interrupteur électronique Jeti DPS40.

Afin de simplifier les interconnexions et le câblage des différents organes de commande, j'ai conçu 2 circuits imprimés :

Fuselage :
- Entrée : 2 alimentations (connecteur MPX venant de l'interrupteur Jeti DPS 40), voie servo du récepteur GR-24
- Sorties : Connexions vers aile (connecteurs Multiplex), Tension vers module télémesure, alimentation pour LEDs.
Remarque : Les 2 connecteurs Multiplex venant de l'alimentation vont probablement être supprimés.

Fuselage

Aile :
- Entrée : Connexions venant du fuselage (connecteurs Multiplex)
- Sorties : Connexions vers gouvernes, trappes et train (connecteurs servo), alimentation pour LEDs.

Aile

31 décembre 2018, bis

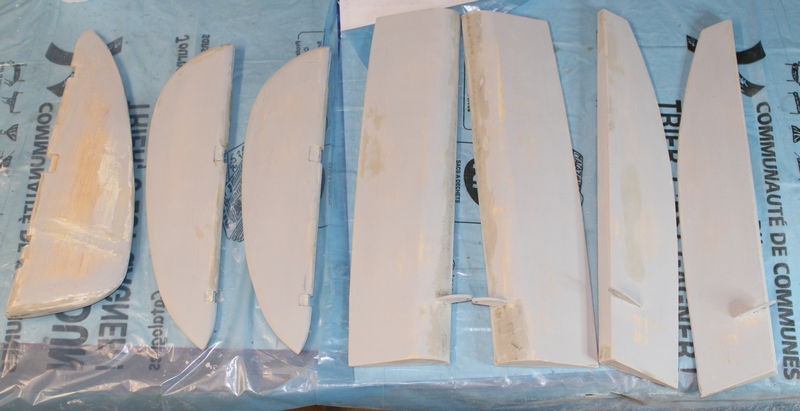

Aileron et volet en place, non collés

Aile

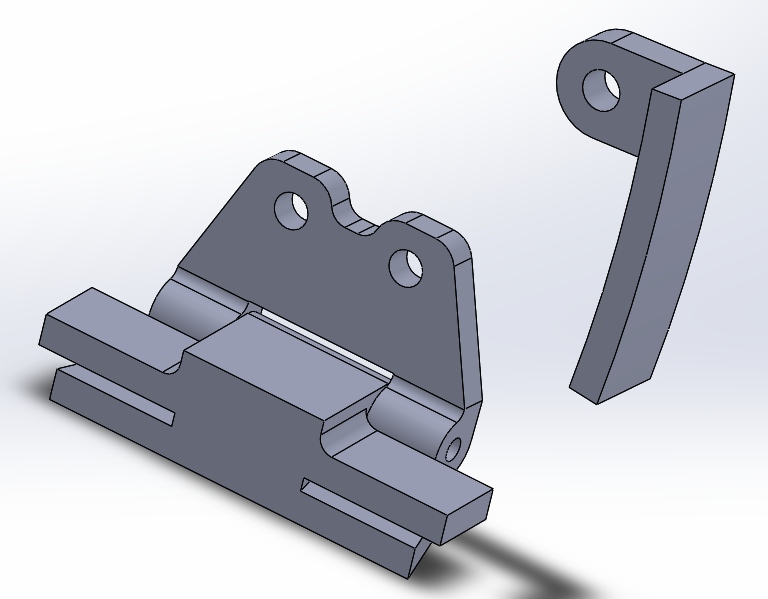

Trappes de train

Trappes

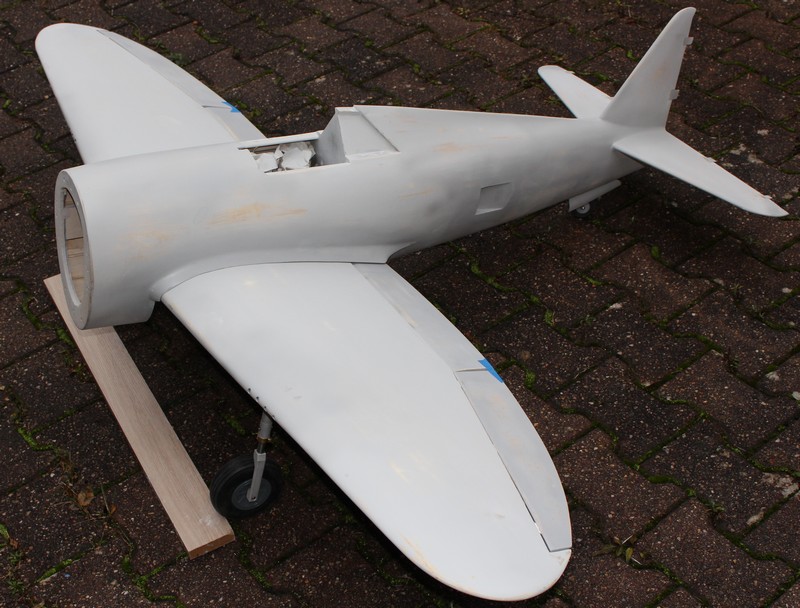

Sur pattes :

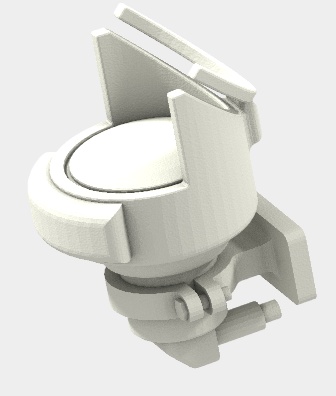

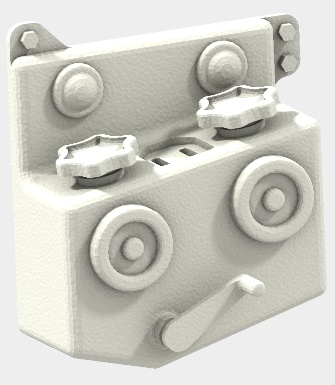

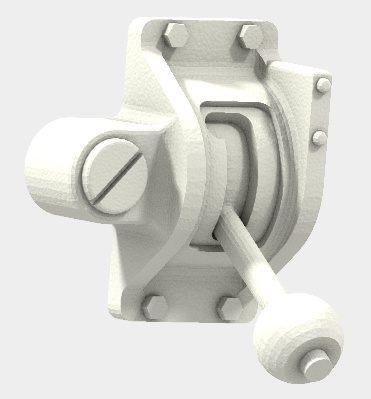

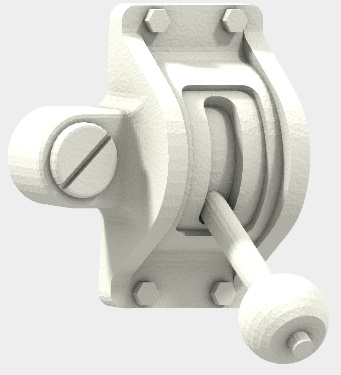

P47

31 décembre 2018

Pantalons : Le collier en laiton avec son tube brasé, vont permettre de lier le pantalon à la jambe de train par 2 biellettes reprises sur les équerres du pantalon.

Pantalon

Volets : mise en place des charnières.

Volets

28 décembre 2018

Canons : Après découpe, ponçage, quelques retouches a effectuer.

Canon Canons

Moulage en fibre et résine de la sortie d'échappement (arrière du fuselage).

Ecope
