JetHott, Débimètre carburant

Introduction

Le module JetHott est un dispositif destiné à la mesure du carburant consommé et à la surveillance des batteries.

Il est conçu pour être utilisé sur jet. Il n'est pas adapté aux moteurs thermiques 2T ou 4T car le débit carburant consommé est trop faible.

Il est compatible avec le système Graupner Hott. Récepteurs GR12, GR16, GR18, GR24, GR32. Non compatible GR12L.

Avertissement

La réalisation de ce module peut présenter des risques pour votre matériel. Si vous réalisez ce module, en aucun cas je ne pourrais être tenu responsable des éventuels dommages quels qu'ils soient.

Description

Fonctions

- Mesure du carburant consommé.
- Mesure de 3 tensions LiPo 2S.
- Gestion des alarmes sur tension basse et sur niveau de carburant

Ce module est identifié comme un 'General Air Module'.

Mesure du carburant consommé

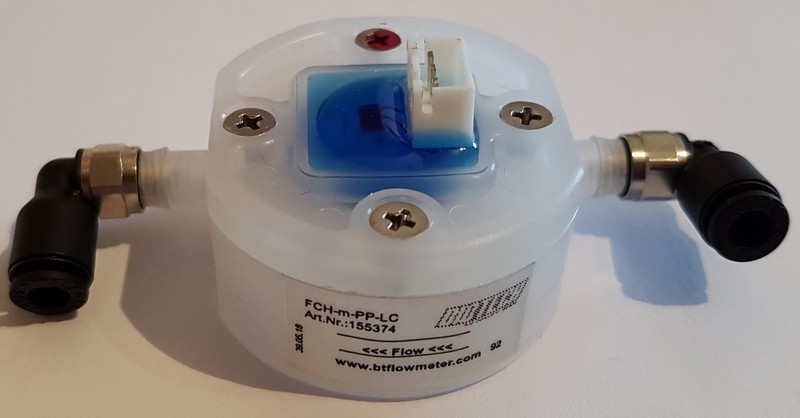

La mesure est effectuée avec un capteur BioTech FCH-M-PP 155374 (Plage de mesure : 15ml/min - 800ml/min)

Documentation : FCH-M-PP

FCH-M-PP

Ce capteur est spécifié pour mesurer à partir de 15ml/minutes, ce qui est un peu optimiste.

Conception

La carte électronique est basée sur la plateforme Arduino (ATMega 328p/16MHz/5V).

Schéma : PDF

Réalisation

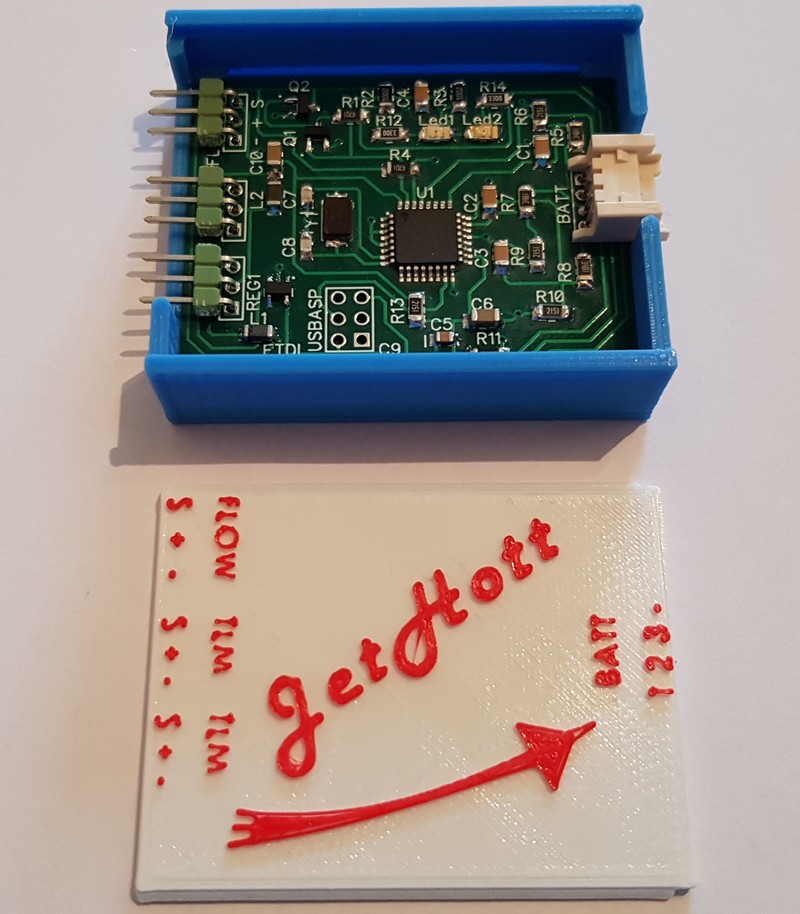

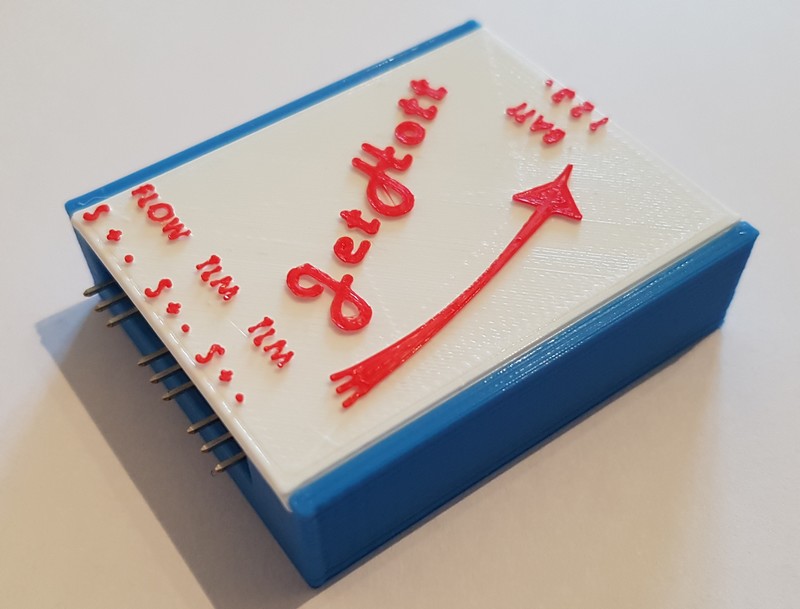

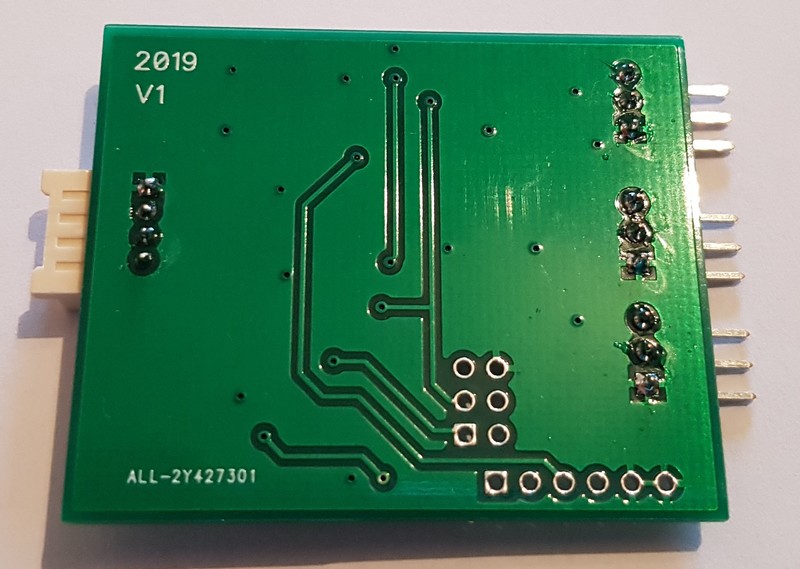

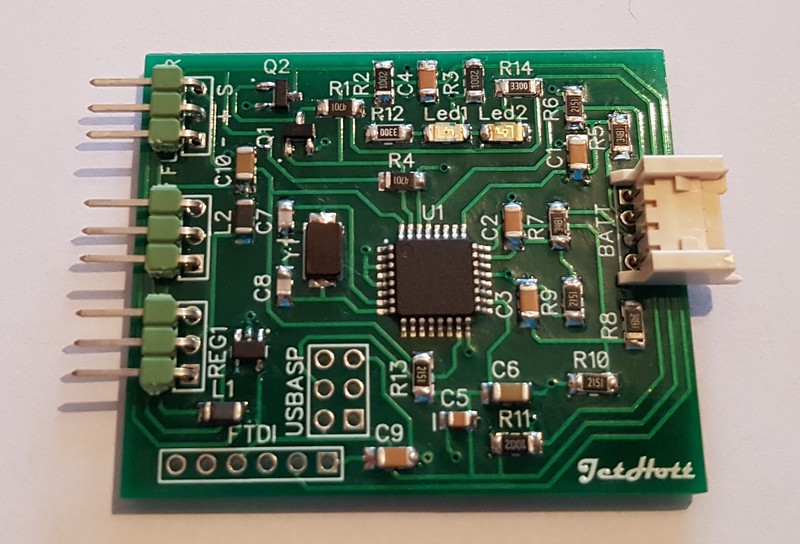

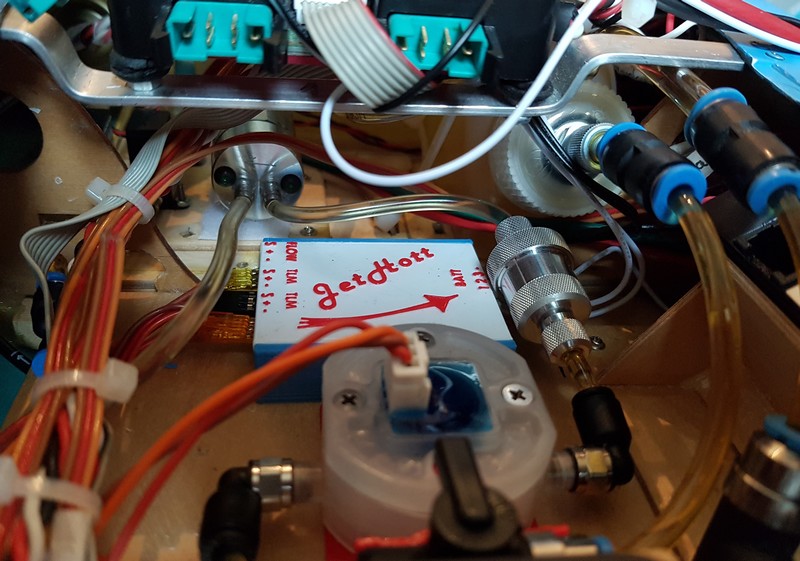

Carte, boîtier et installation dans le Jet.

Top Bottom Boite Boitier Jet

Mesure de consommation :

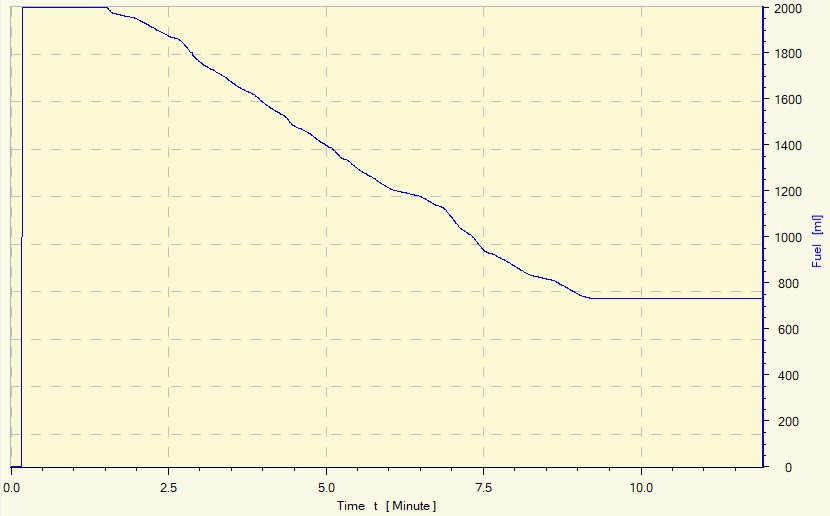

Enregistrement télémesure Hott sur un vol (De 2 litres à 0.74 litres environ)

Courbe

Logiciel

Version 0.24 : télécharger

Paramétrages

Les menus sont accessibles dans 'Télémesure' en sélectionnant 'General'

Menu
Menu

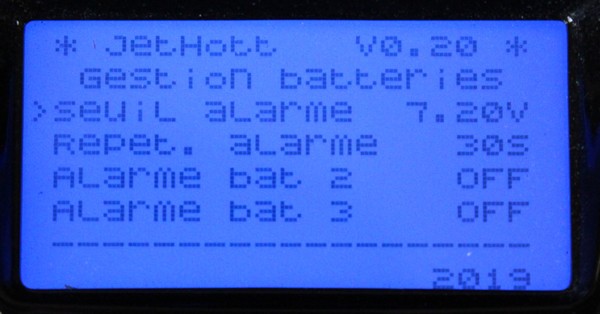

Menu Gestion batterie

Surveillance des tensions LiPo 1, 2 et 3 :
- Réglage de la tension de déclenchement de l'alarme.
- Répétition de l'alarme (temps)
- Activation / Désactivation des alarmes 2 et 3.

Menu Gestion carburant

La gestion de la consommation de carburant fonctionne selon le mode sélectionné dans le menu:
- Réservoir : On règle la contenance du réservoir et la quantité restante déclenchant l'alarme.
- Quantité : On règle la quantité à consommer avant déclenchement de l'alarme.

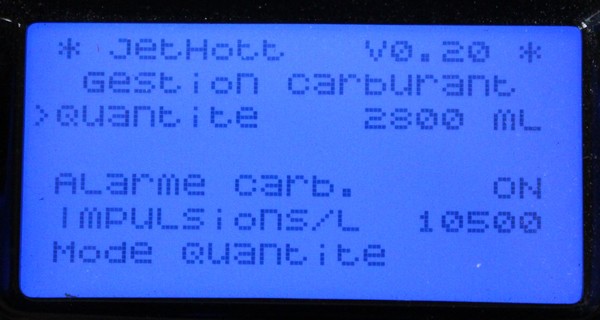

Calibration du débimètre :
Le capteur génère des impulsions en fonction du volume de liquide le traversant. Le nombre d'impulsions/litre est modifiable afin de réaliser une calibration. La valeur par défaut a été ajustée pour une consommation supérieure à 100ml/minutes. Il peut probablement y avoir des écarts entre capteurs.
