Réalisation prototype

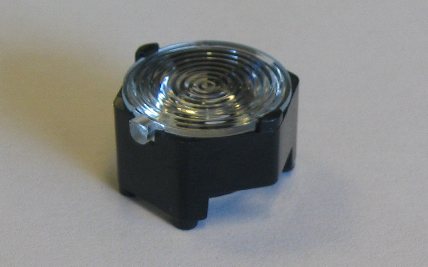

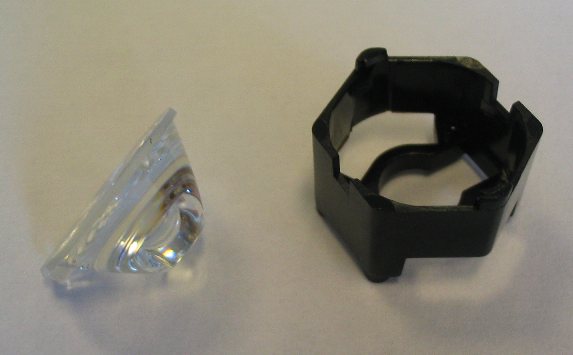

Photos de l'optique et du support

Réalisation de l'éclairage

Le support :

J'ai réalisé un support à partir d'une plaque d'aluminium de 140mm x 35mm pliée à 90° à 35 mm d'une extrémité. La face de 35mm x 35mm supportera la LED.

Régulateur de courant

J'ai repris le montage régulateur de courant en remplaçant le LM317 par un LM350T plus précis et ayant une résistance thermique plus faible. Le courant mesuré est de 830mA. (Mesure VF = 3.45V)

Dissipateur

J'ai utilisé 2 dissipateurs : - 1 pour la LED - 1 pour le régulateur (la semelle du boîtier TO-220 étant = à Vout, il est préfèrable de l'isoler électriquement)

LED et optique

La LED est maintenue par 2 vis. Pour ne pas court-circuiter les bornes + et - de la LED avec les têtes de vis j'ai utilisé des rondelles isolantes. Pour maintenir l'optique et protéger l'ensemble, j'ai utilisé une boîte de pellicule 24x36 coupée à la bonne longueur et collée à l'araldite.

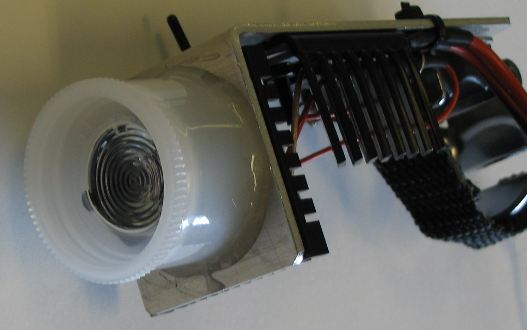

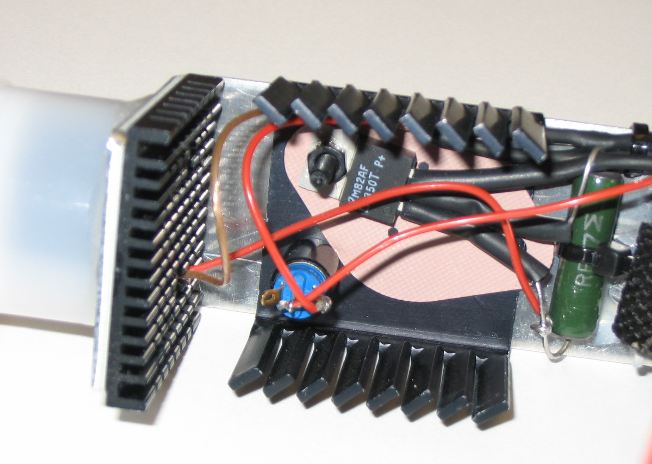

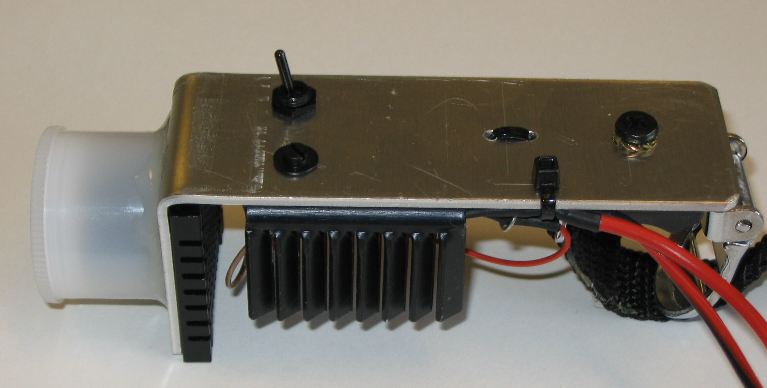

Photos de la réalisation

Voici le 1er prototype, comme vous pouvez le voir il n'est pas prévu pour des sorties humides ....

Test d'autonomie

- Accu NiCD 7.2V 2.0 Ah : environ 2 heures à pleine puissance d'éclairage puis 20 minutes à puissance dégressive.
- Accu NiCD 7.2V 1.6 Ah : environ 1 heures 40 min. à pleine puissance d'éclairage puis 15 minutes à puissance dégressive
