Réalisation Surikat .1

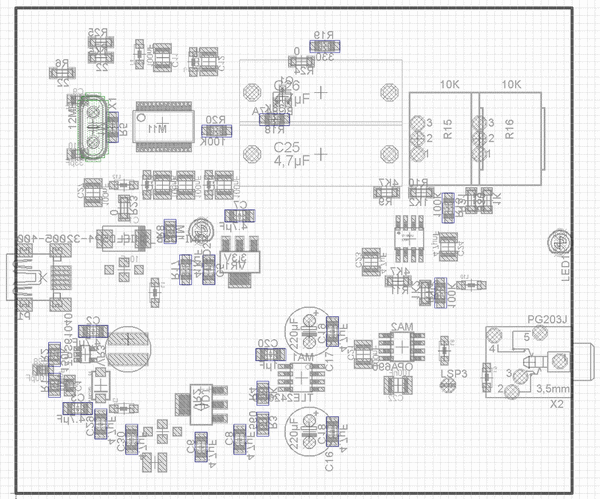

Implantation

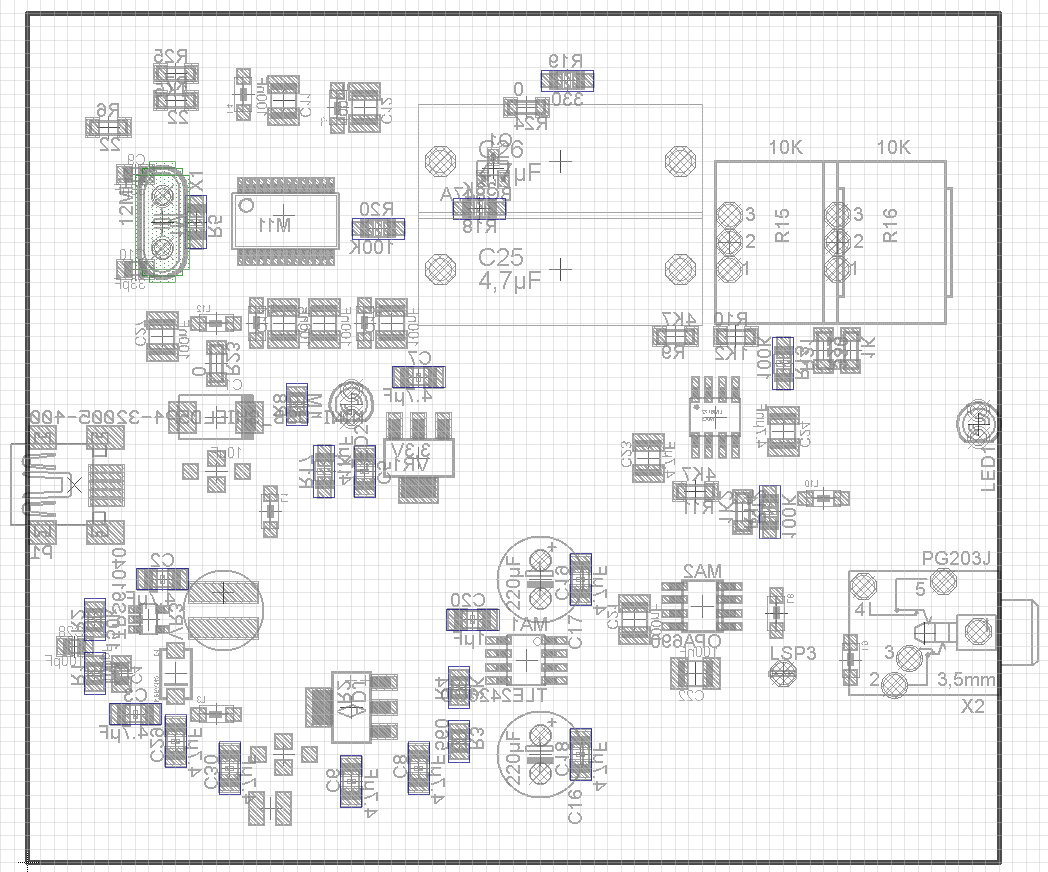

- Fichier face supérieure : PDF
- Fichier face inférieure : PDF
- Nomenclature : PDF

Carte

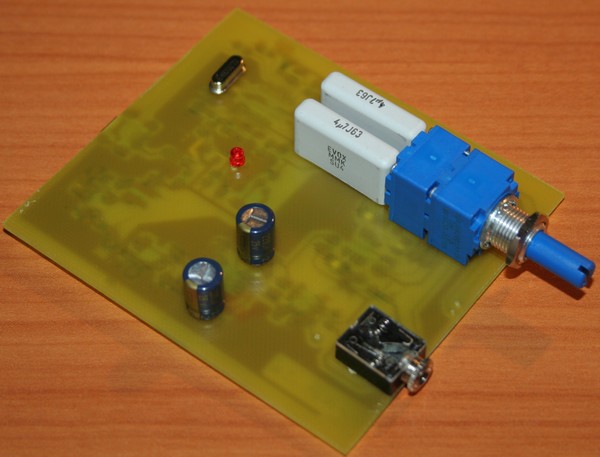

Carte Surikat .1a avec corrections version 'b'.

Peu de composants sur cette face.

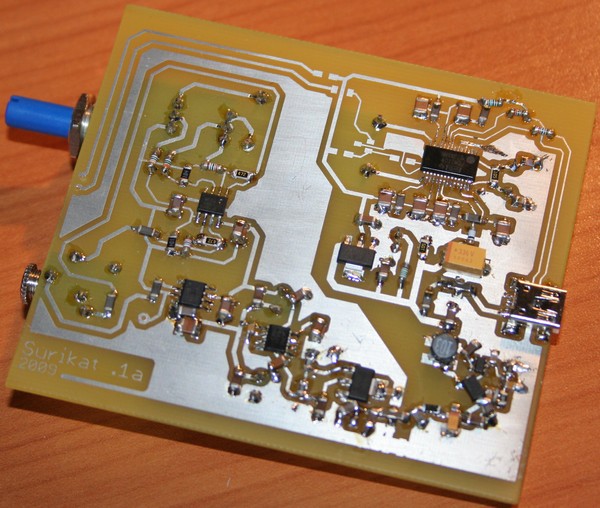

Presque tout est dessous. Le plus difficile est de souder le boîtier SSOP28 du PCM2704.

Boîtier

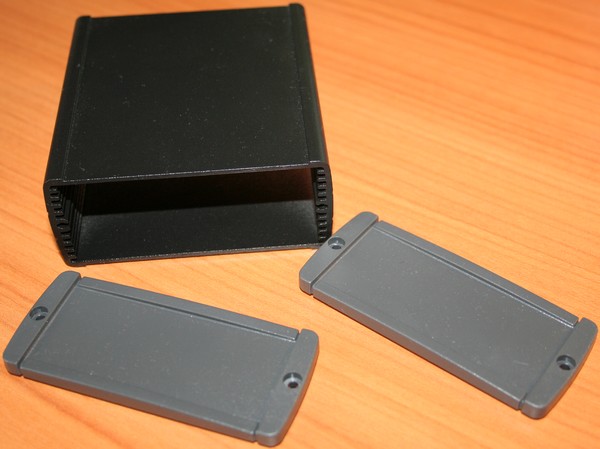

Boîtier Tekal 21E29.

Carte dans le boîtier.
