Catstick, présentation & construction

Présentation

CatStick est un petit jet en Depron à turbine électrique dessiné par IO du forum modélisme.com. Toutes les infos sont disponibles sur le forum : Catstick.

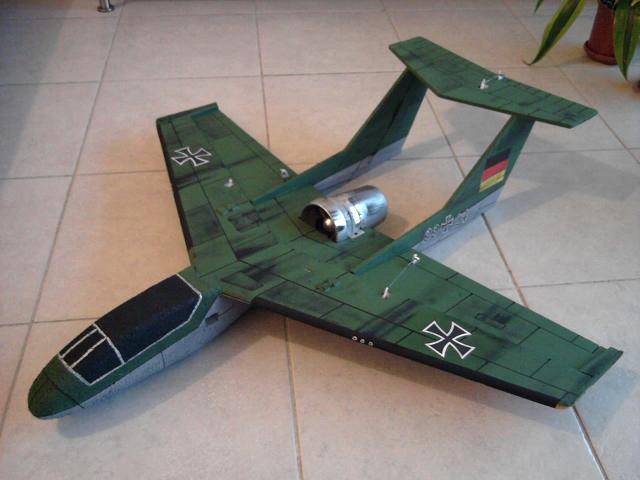

Cat1
Cat2

Source images : forum modélisme.com

Construction

L'avion est contruit en depron et avec quelques renforts en carbone.

Fuselage

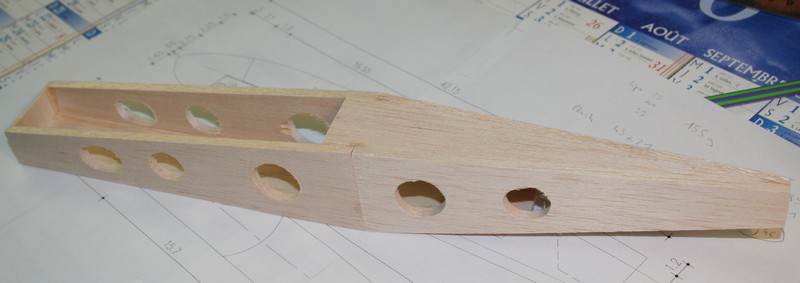

Pour commencer, faisons un écart par rapport au design original. J'ai réalisé un caisson en balsa (5mm) afin de recevoir la batterie Lipo et le récepteur. (Masse du caisson : 22g)

Caisson

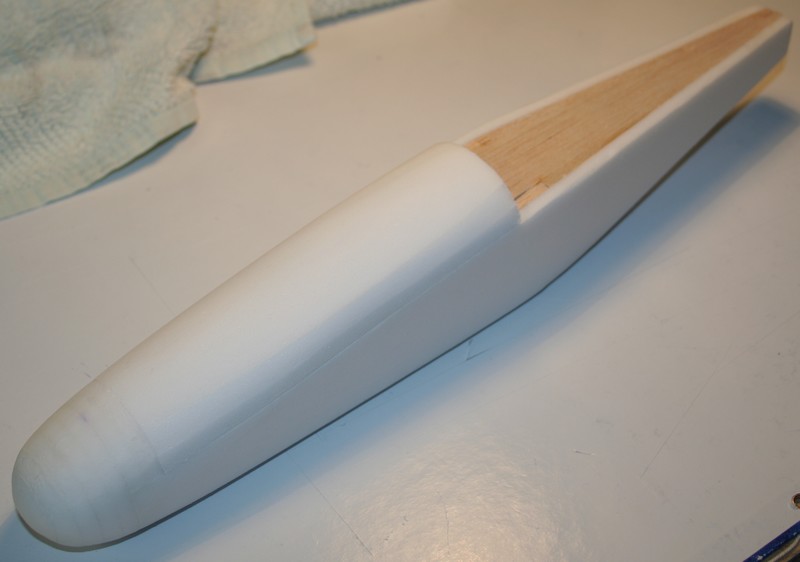

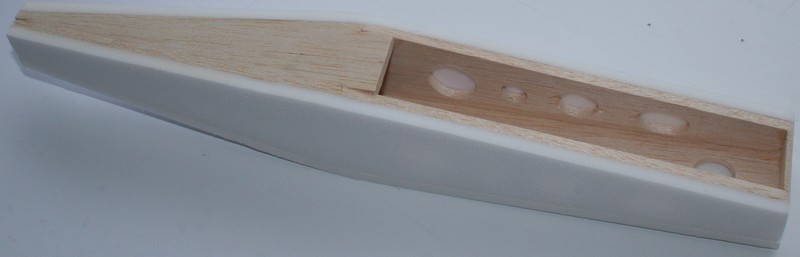

Le caisson est ensuite habillé de depron.

Fuselage

Fuselage

Aile

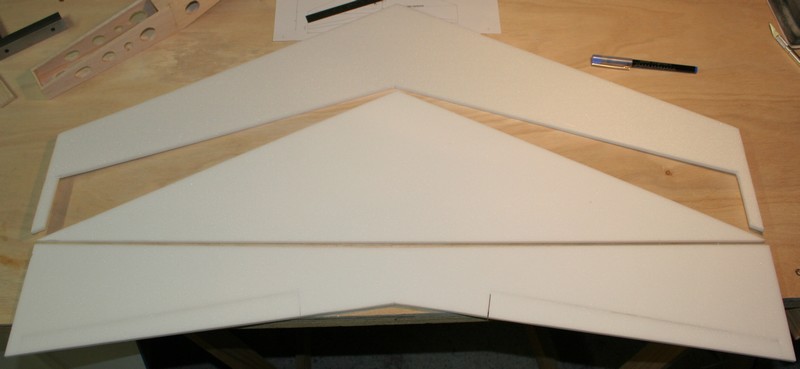

3 parties en depron, longeron 6 x 1 en carbone. Colage, colle blanche à bois pour intrados sur extrados. UHU Por pour le carbone.

Aile

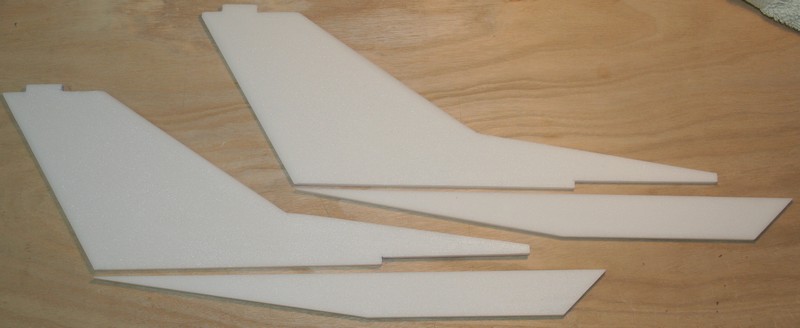

Poutres

Poutres

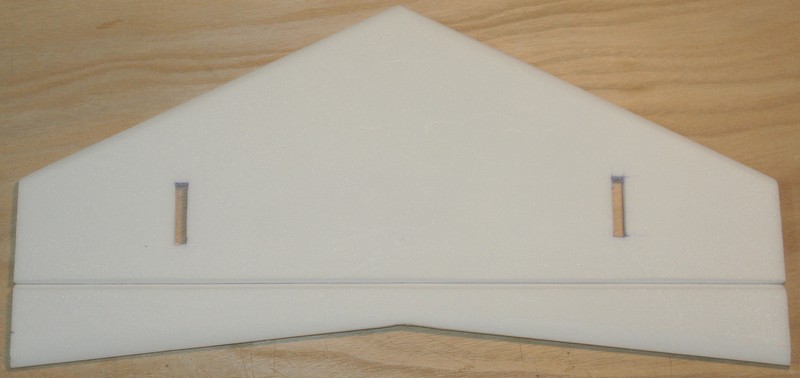

Stabilisateur

Stabilisateur

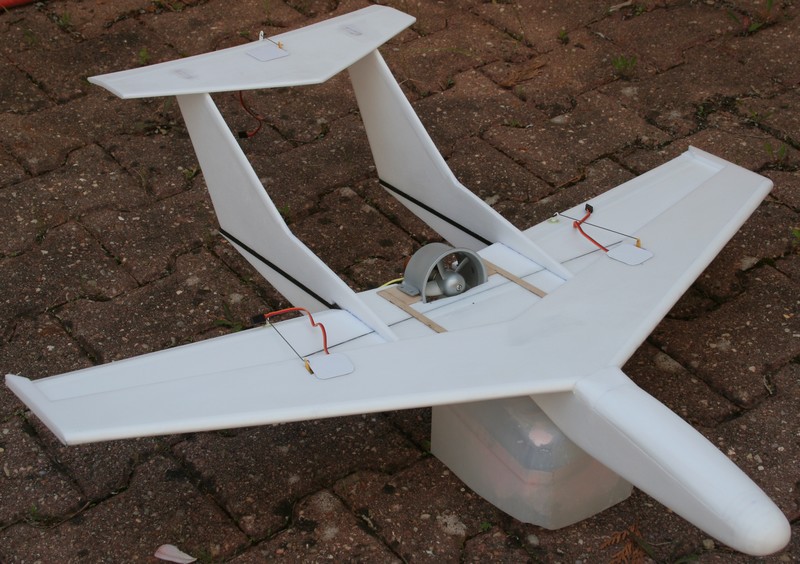

Assemblage

Cat1

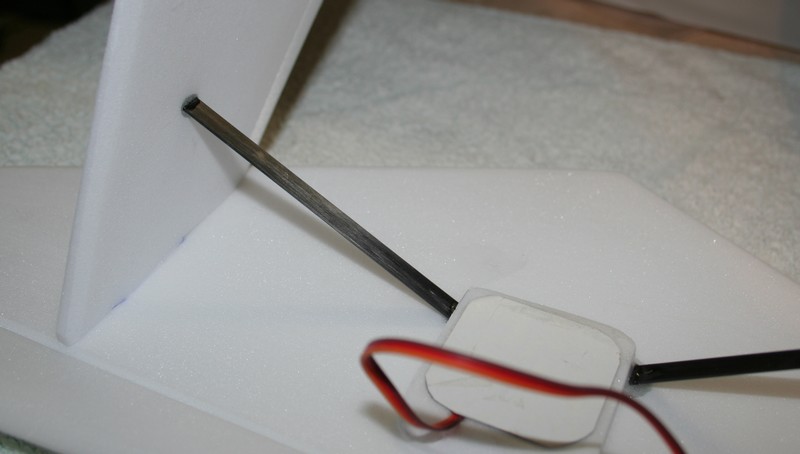

Hauban

Hauban

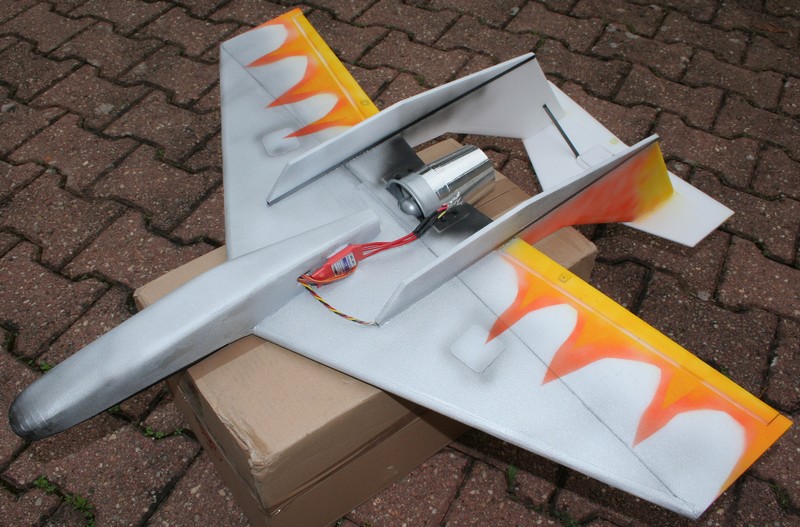

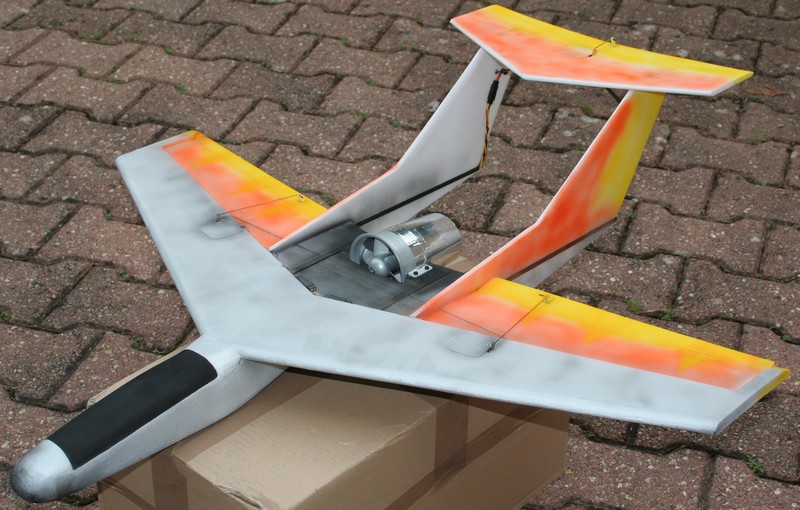

Peinture

Catstick Catstick

Masse (Avec LiPo 3S 1800mAh) : 510g

Les commandes

Le Catstick est équipé d'ailerons et de la profondeur. 3 servos les actionnent.

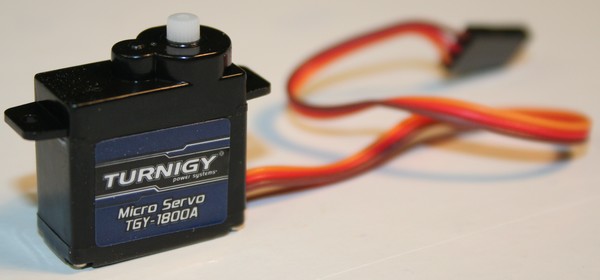

Servo : Turnigy TGY 1800A
- Couple : 1.5Kg / cm
- Dimensions : 22 x 11.7 x 24.3mm (l'épaisseur de 11.7mm permet l'intégration dans les 12mm de l'aile.)
- Masse : 8g.

TGY1800
