Catstick, motorisation

Turbine (EDF, Electric Ducted Fan)

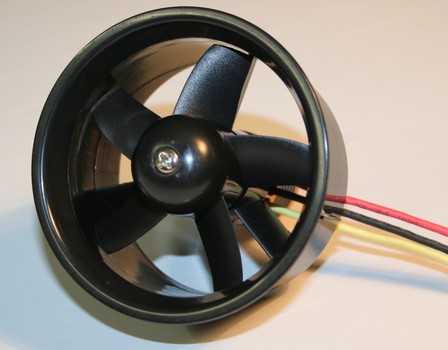

La propulsion est assurée par une turbine électrique, ( E.D.F. pour Electric Ducted Fan).
La turbine choisie a un diamètre de 64mm et fourni 800gr de poussée selon le fabricant (peut être un peu optimiste).

Caratéristiques :
- Diam. : 64mm
- Rotor 5 pales
- Masse : 90 gr avec moteur
- Moteur 2627 , KV 4500
- Alimentation LiPo 3S
- Vitesse de rotation théorique à 12V : 54000 tr/min.
- Poussée maxi. : 800gr
- Courant maxi. : 32A

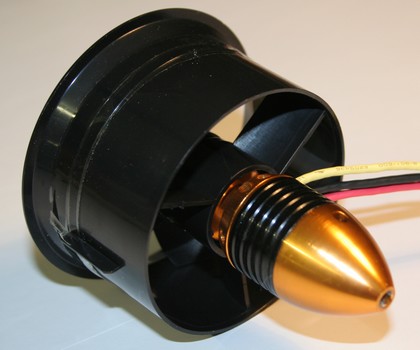

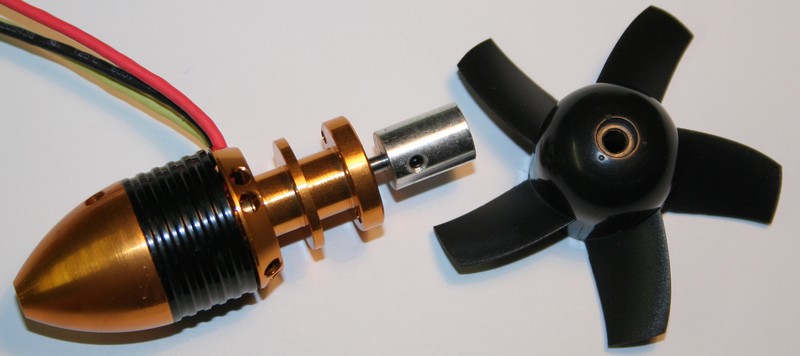

Moteur brushless et rotor

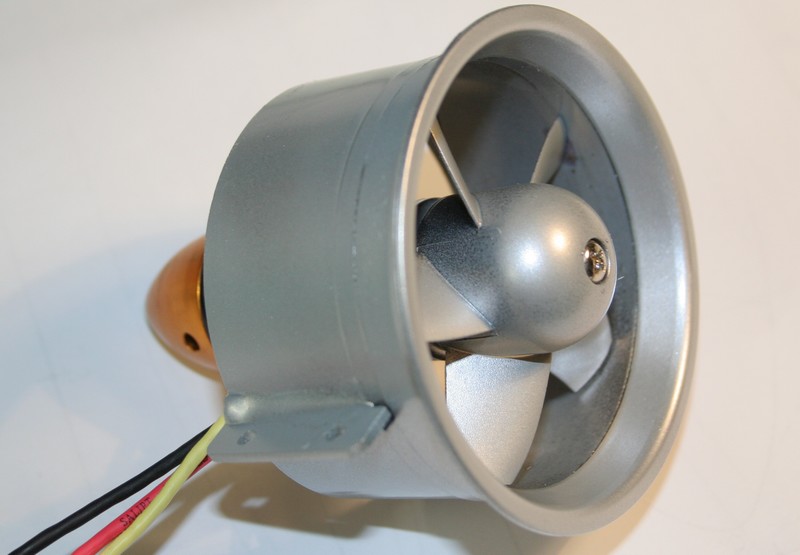

Ajout de pattes de fixation en epoxy et couche de peinture aluminium.

Contrôleur moteur (ESC)

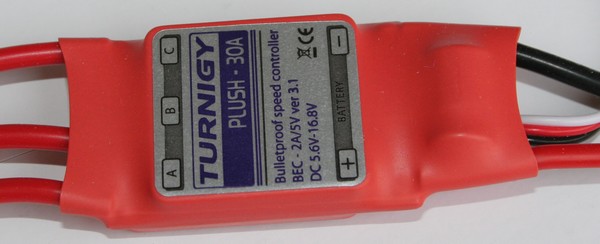

Turnigy Plush 30A.

Caratéristiques :
- Courant en continu : 30 A
- Courant max. : 40 A (10s)
- BEC : 5V/2A

Essai turbine

En vidéo

Mesures

Lipo 3S 1800mAh
Courant max. (démarrage) : 33A sous 12V soit 390W.
Courant établi : 30A sous 12V soit 360W

Cone d'éjection

Le tube de la turbine étant relativement court, il peut ètre intéressant de le prolonger afin de "travailler" le flux d'air . La mise en place d'un cône en sortie doit permettre d'accélerer l'air. (Plus de détails sur cette page)

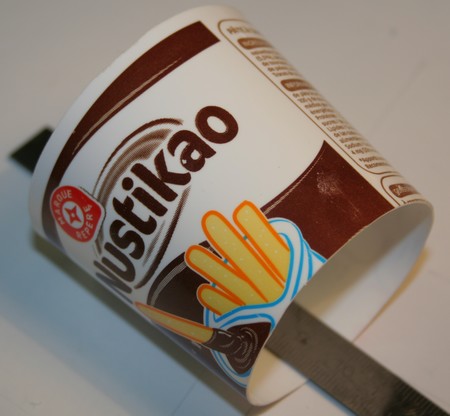

Il est possible de réaliser un cône à partir d'un gobelet par exemple.
L'autre solution consiste à le réaliser sur mesure, mais dans ce cas il faut calculer et dessiner le développé de ce cône. (Calcul sur cette page)

J'ai trouvé le moyen de le réaliser dans ma poubelle. Il s'agit d'un pot en platique de goûté pour enfant.
