Circuit imprimé Surikat .1

Routage

Le routage a été réalisé avec le logiciel Eagle dans sa version gratuite. Le circuit imprimé est simple face afin d'obtenir un coût minimal. Il n'y a pas de strap, seules 2 résistances 0 ohms ont été ajoutées au schéma afin de réaliser des liaisons croisant d'autres pistes.

Les dimensions du circuit imprimé (91.4mm x 80mm) ont été choisies afin de permettre le montage dans un boîtier Teko modèle Tekal 21E29. Ce boîtier est constitué d'un profilé aluminium équipé de "glissières", la carte ne dispose donc pas de trous de fixations.

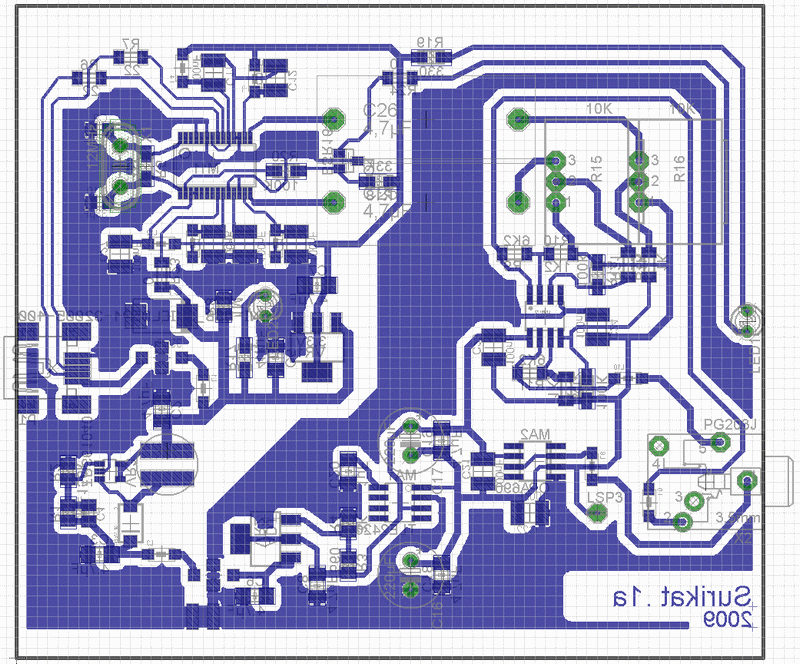

Routage

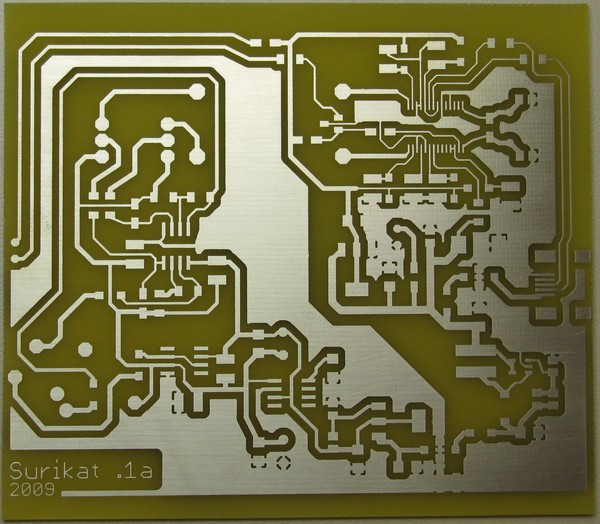

Circuit imprimé nu

Voici le circuit imprimé réalisé dans sa version "a". Le circuit a été fabriqué chez "Circuit Imprimé Jurassien".

CI

Fichier PDF circuit imprimé version "b" : Surikat1b.

Pour l'impression, bien vérifier que "Mise à l'échelle = aucune" est sélectionné. Les dimensions du circuit imprimé sont : 91.4mm x 80mm
